Gyártó: Cixi Kaiye Electric CO., LTD

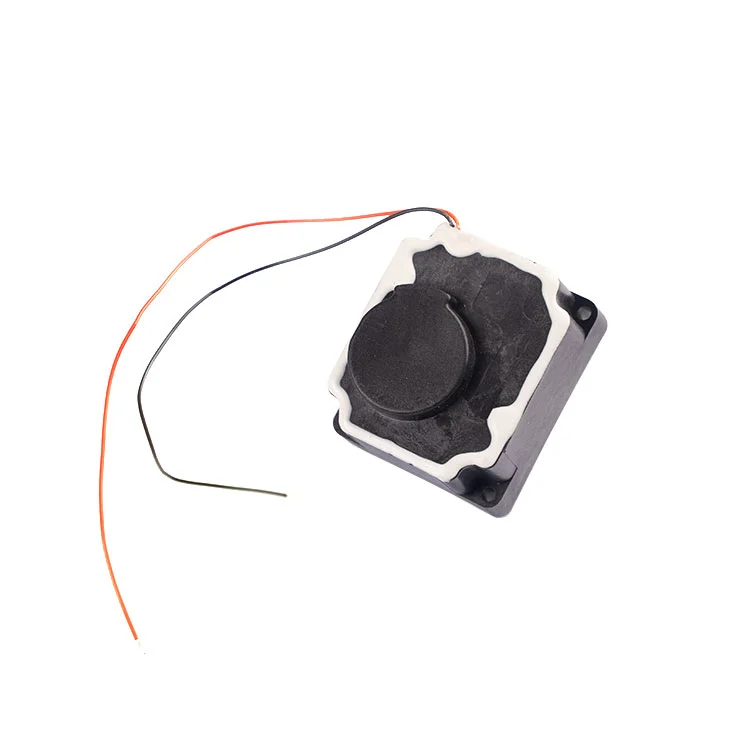

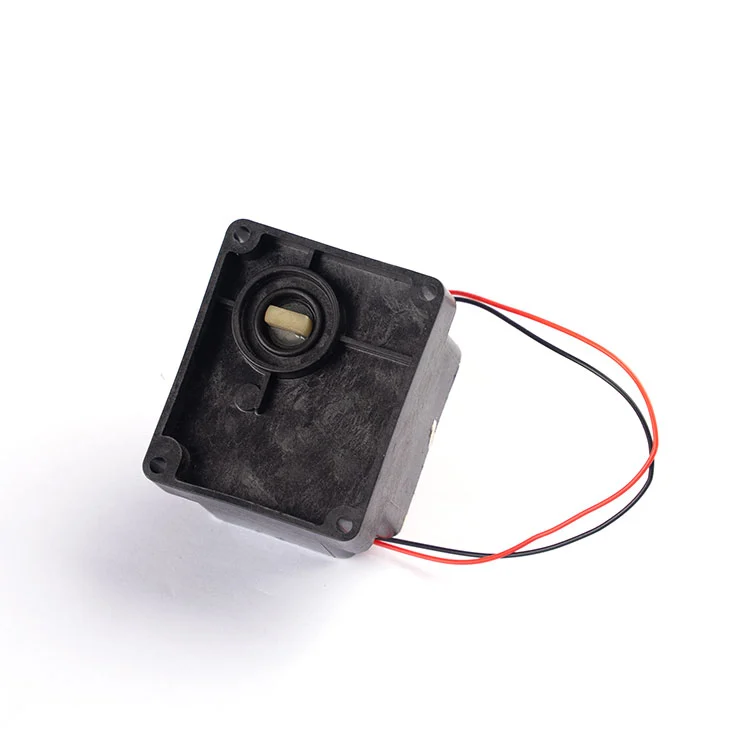

A vízálló egyenáramú mérőhajtóműves motor egy nagy teljesítményű miniatűr egyenáramú hajtóműves motor, amelyet az intelligens vízmérő rendszerek központi hajtóműveként terveztek. Az optimalizált hajtóműszerkezettel és az IP66 behatolás elleni védelemmel megbízható, kis teljesítményű működést, gyors szelepműködtetést és stabil teljesítményt biztosít párás, víznek kitett munkakörnyezetben.
• Lakossági szelepvezérlésű intelligens vízmérők
• Kis kaliberű távvezérelt automatikus mérőleolvasó (AMR) rendszerek
• DN15–DN20 vízmérő motoros szelepek
• Miniatűr folyadékszabályozó szelephajtások
Minden paramétert szabványos környezeti hőmérsékleten (23 °C) tesztelnek, névleges 3,6 V DC üzemi feszültségen, hacsak nincs másképp megadva.
| Paraméter elem | Normál érték és megjegyzések |
| Névleges üzemi feszültség | 3,6 V DC |
| Megengedett üzemi feszültség tartomány | 2,5 V – 5 V DCN Megjegyzés: A nagyobb bemeneti feszültség ebben a tartományban nagyobb kimeneti nyomatékot biztosít, de csökkenti az egység élettartamát. |
| Terhelés nélküli üzemi áram (névleges feszültségen) | ≤ 35 mA |
| Reteszelt rotor (leállás) áram (névleges feszültségen) | kb. 470 mA (300-as sorozatú motorhoz) |
| Névleges kimeneti nyomaték (névleges feszültségen) | ≥ 1,5 N·m |
| Szelep 90° (negyed fordulat) működési idő (névleges feszültségen) | ≤ 8 s |
| Szabványos áttételcsökkentési arány | 2000:1 |
| Behatolásvédelmi (IP) besorolás | IP66 |
| Vezeték száma | Vezeték színe | Az alapfunkció meghatározása |
| 1 | Kék | Szelep zárás helyzetbe kapcsoló jel |
| 2 | Fehér | Közös terminál (COM) a beépített jelekhez |
| 3 | Sárga | Szelep nyitva állásban lévő kapcsoló jel |
| 4 | Fekete | DC táp negatív pólus (-) |
| 5 | Piros | DC táp pozitív pólus (+) |
Megjegyzés: A vezetékek sorrendje, a színkódolás, a huzal hossza és a huzalmérő teljesen testreszabható az ügyfél speciális igényei szerint.
K: Milyen cső- és szelepméretekkel kompatibilis a KY-30?
V: A 2000:1 áttételi áttétellel és ≥1,5 N·m kimeneti nyomatékkal optimalizált KY-30 tökéletesen illeszkedik a DN15 és DN20 lakossági intelligens vízmérőkhöz, valamint más kis kaliberű motoros folyadékszabályozó szelepekhez.
K: Milyen tényleges védelmet biztosít az IP66 minősítés?
V: Az IP66 besorolás azt jelenti, hogy az egység teljesen porálló és bármilyen irányból ellenáll a nagynyomású vízsugárnak. Az intelligens vízmérők nedves, víznek kitett munkakörnyezetében történő hosszú távú stabil működésre tervezték, hatékonyan megakadályozva a por és a víz bejutását a belső alkatrészek károsodásától.
K: Testreszabható a huzalsor és a vezeték specifikációja?
V: Igen. Támogatjuk a vezetékek sorrendjének, színkódolásának, vezetékhosszának, vezetékméretének és csatlakozótípusának teljes testreszabását, hogy teljes mértékben megfeleljenek az Ön egyedi összeszerelési, telepítési és vezérlőrendszeri követelményeinek.
1.
K: Milyen tápegység javasolt a KY-30-hoz?
V: A névleges üzemi feszültség 3,6 V DC, a megengedett működési tartomány 2,5 V és 5 V DC között van. Stabil 3,6 V-os lítium akkumulátoros tápegységet ajánlunk a kimeneti teljesítmény, az alacsony energiafogyasztás és a hosszú élettartam egyensúlyának érdekében.
K: Ez a motor kompatibilis a főbb intelligens vízmérő-vezérlőrendszerekkel?
V: Igen. A vízálló egyenáramú mérő hajtóműves motorja univerzális mikroteljesítményű kialakítást és szabványos in-pozíciós jelkimenetet fogad el, amely nagymértékben kompatibilis a legtöbb főbb intelligens vízmérő vezérlőkártyával és távoli mérőleolvasó (AMR) rendszerrel.
