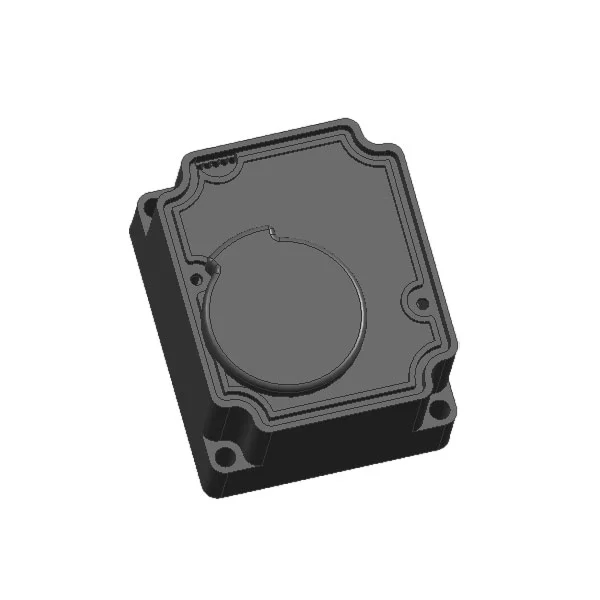

Ezt az alacsony zajszintű vízmérő hajtóműves motort az intelligens vízmérő rendszerekhez tervezték, és az alapvető alkalmazási forgatókönyveket tartalmazza:
• Vezeték nélküli lakossági intelligens vízmérők
• Előre fizetett szelepvezérlésű intelligens vízmérők
• Távoli automatikus mérőleolvasó (AMR) rendszerek
• Motoros szelepek DN15–DN50 vízmérő csővezetékekhez
Eltérő rendelkezés hiányában a vízmérőkben használt alacsony zajszintű vízmérő hajtóműves motor minden paraméterét szabványos környezeti hőmérsékleten (23°C) és névleges üzemi feszültségen tesztelik.
1. Névleges üzemi feszültség: 3,6 V DC
2. Megengedett üzemi feszültség tartomány: 2,5 V – 5 V DCN Megjegyzés: A megengedett tartományon belül a magasabb bemeneti feszültség nagyobb kimeneti nyomatékot biztosít, de csökkenti az aktuátor élettartamát.
3. Terhelés nélküli üzemi áram névleges feszültségen: ≤ 25 mA
4. Zárt rotor (leállás) áram névleges feszültségen: ≤ 450 mA (300-as sorozatú motorokhoz)
5. Névleges kimeneti nyomaték:
o ≥ 1,8 N·m (2400:1 áttételi áttétellel illesztve)
o ≥ 2,7 N·m (3700:1 áttételi áttétellel illesztve)
6. Szelep 90°-os (negyed fordulat) működtetési ideje:
o ≤ 10 s (2400:1 áttétellel illesztve)
o ≤ 16 s (3700:1 csökkentési áttétellel egyeztetve)
7. Szabványos áttétel-csökkentési lehetőségek: 2400:1, 3700:1
8. Wire Sequence Definition (WSD)
| Vezeték színe | Az alapfunkció meghatározása |
| Kék | Szelep nyitva állásban lévő kapcsoló jel |
| Fehér | Közös terminál (COM) a beépített jelekhez |
| Sárga | Szelep zárás helyzetbe kapcsoló jel |
| Fekete | DC táp pozitív pólus (+) |
| Piros | DC táp negatív pólus (-) |
| Megjegyzés: A vezetékek sorrendje, a színkódolás és a vezeték hossza teljesen testreszabható az ügyfél egyedi igényei szerint. |
Behatolás elleni védelem (IP) besorolás: IP67 Megjegyzés: Az IP67 por- és vízbemerülés elleni védelem csak akkor érhető el, ha a hajtómű megfelelően össze van szerelve és szilárdan rögzítve van a megfelelő, tömített vízmérő házhoz.
K: Milyen csőméretekkel kompatibilis a KY-59 működtető?
V: Az alacsony zajszintű vízmérő hajtóműves motort DN15 és DN50 közötti vízmérő szelepekhez tervezték, két áttétel-csökkentési lehetőséggel, hogy megfeleljen a különböző csőátmérők és munkakörülmények eltérő nyomatékkövetelményeinek.
K: Testreszabható a huzalsor és a vezeték specifikációja?
V: Igen. Támogatjuk a vezetékek sorrendjének, a színkódolásnak, a vezetékhossznak és a vezetékhossznak a teljes testreszabását, hogy megfeleljenek az Ön speciális összeszerelési, telepítési és vezérlőrendszeri követelményeinek.
K: Az IP67 besorolás támogatja a hosszú távú víz alatti működést?
V: A szabványos IP67-es besorolás biztosítja, hogy az egység porálló és ellenálljon az akár 1 m-es vízbe 30 percig tartó ideiglenes bemerítésnek. A vízmérő működési forgatókönyveiben történő hosszú távú víz alatti működéshez megfelelően össze kell szerelni a megfelelő tömített vízmérőházzal a stabil védelmi teljesítmény fenntartása érdekében.
K: Milyen tápegység javasolt a KY-59-hez?
V: A névleges üzemi feszültség 3,6 V DC, a megengedett működési tartomány 2,5 V és 5 V DC között van. Stabil 3,6 V-os lítium akkumulátoros tápegység használatát javasoljuk a nyomatékteljesítmény, az alacsony energiafogyasztás és a hosszú élettartam kiegyensúlyozása érdekében.
