KY-KT-27 — 24V vízmérő tisztítószelep működtető intelligens vízmérőkhöz és tisztítórendszerekhez.
≥1,8 N·m kimeneti nyomaték · 2400:1 megmunkált fém fogaskerekes redukció · IP66 ház · ≤10 s szelepválasz · ≤80 mA üzemi áram · 450 mA reteszelt forgórész áram.
Támogatja az elektromos távirányítót és a kézi vészhelyzeti működtetést. Szivárgásriasztó kábel aktiválja az automatikus szelepzárást és piros jelzést a vízérintkezőnél. DN15–DN20 szelepplatformokhoz tervezve.
OEM testreszabás: feszültség, kábelhossz és csatlakozó, vezérlési logika, nyomatékszint, márkajelzés és csomagolás. Standard MOQ 500 db-tól; átfutási idő 15-25 munkanap a minta jóváhagyása után.Egyező árajánlatért küldje el a szelep specifikációit.
Ha intelligens vízmérőkhöz, tisztítórendszerekhez vagy kis furatú csővezeték-szabályozáshoz vásárol szelepmozgatót, a KY-KT-27 egyetlen célra készült: a szelepek megbízható zárására és nyitására parancsra, ciklusról ciklusra anélkül, hogy a termék vagy projekt karbantartási terheit növelné.
A Kaiye az intelligens mérés korai bevezetése óta gyárt vízmérő-aktorokat, éves működtető kapacitással10 millió készletés több mint 30 éves hardver- és vezérlőszelep-gyártási tapasztalat. A KY-KT-27 része ennek a mennyiségben bevált platformnak – az OEM-integrációra, a kötegek konzisztenciájára és a kiszámítható átfutási időkre tervezték.
Ez nem katalógus helyőrző. Az alábbiakban megtalálja a tényleges működési paramétereket, a szerelési és bekötési logikát, a beszerzési korlátokat, valamint azokat a műszaki kérdéseket, amelyeket a mérnökcsapata feltesz a minta jóváhagyása előtt.
A legtöbb intelligens mérőszelep meghibásodása nem az elektronikából származik. Ezek az elöregedett szelepek nyomatékának elmaradásából, a nedves mérődobozok tömítésének meghibásodásából vagy a mérőplatformhoz nem illeszkedő vezetékkonfigurációból származnak. A KY-KT-27 közvetlenül kezeli ezt a három hibapontot.
A 2400:1-es fémfogaskerekes redukció révén ≥1,8 N·m névleges hajtóművet DN15 és DN20 vízmérő szelepekhez méretezték. A fém fogaskerekek megmunkáltak, nem szinterezve, ami megőrzi a forgatónyomatékot a hosszú kerékpározás során, és csökkenti a fogak elakadásának kockázatát.
A mérődobozok nedvesek, esetenként víz alá kerülnek, és páralecsapódásnak vannak kitéve. Az IP66-os ház védi a hajtásláncot és a vezérlőelektronikát, lehetővé téve, hogy az aktuátor működőképes maradjon a kültéri aknákban, a közüzemi szekrényekben és a tisztítóberendezések burkolatában.
Amikor az opcionális vízszivárgás-riasztó kábel vízérintkezést észlel, az aktuátor automatikusan zárja a szelepet, és bekapcsol egy piros jelzőfényt. Ez egy vezetékes biztonsági válasz, amely a felfelé irányuló mérőelektronikától függetlenül működik, csökkentve a firmware-beavatkozástól való függőséget.
A telepítőcsapatoknak működtetniük kell a szelepet az áramellátás bekapcsolása előtt, és a karbantartó csapatoknak módot kell adniuk a szelep kinyitására vagy zárására a szervizelés során. A KY-KT-27 támogatja a kézi vészhelyzeti működtetést az elektromos távirányító mellett, így a szelep soha nem akad el.
Az alábbi táblázat a szabványos KY-KT-27 konfigurációt mutatja. Ha a mérőplatform eltérő feszültséggel, nyomatékgörbével vagy vezetékezési konvencióval működik, ezek a paraméterek testreszabhatók az OEM felülvizsgálata során.
| Paraméter | Normál érték | Közbeszerzési megjegyzés |
|---|---|---|
| Modell | KY-KT-27 | Erősítse meg a modellkódot a mintán és az adatlapon |
| Névleges feszültség | 24 V DC | Működési tartomány 23–25 V; ellenőrizze a kompatibilitást a mérő tápsínjével |
| Üzemi áram | ≤80 mA | Költségvetés a csúcsáramra a szelep mozgása során, nem csak készenléti állapotban |
| Zárt rotoros áram | 450 mA | Hasznos a meghajtó és a védelmi áramkör méretezésénél |
| Kimeneti nyomaték | ≥1,8 N·m | Névleges feszültségen mérve; erősítse meg a szelepülés nyomatékát |
| Csökkentési arány | 2400:1 | DN15–DN20 szelepplatformhoz illeszkedik |
| Szelep reakcióidő | ≤10 s | Nyitás-zárás vagy nyitás-közel névleges feszültségen |
| Vízálló minősítés | IP66 | Alkalmas párás, fröccsenésveszélyes és kültéri mérőházakhoz |
| Vezeték | Tápkábel + szivárgásjelző kábel | A kábel hossza, a csatlakozó típusa és a vezeték színe testreszabható |
Ha az alkalmazás 3,6 V-on, 5 V-on vagy 12 V-on működik, vagy más nyomatékszintet igényel, a Kaiye mérnöki csapata felülvizsgálhatja a szelepterhelést, és javaslatot tehet a hozzáillő működtető konfigurációra, ahelyett, hogy szabványos SKU-t kényszerítene egy nem kompatibilis szelepplatformra.
Az OEM vásárlók számára az aktuátor csak annyira jó, amennyire illeszkedik a mérőházhoz, a szelepszárhoz és a vezérlőpanelhez. A KY-KT-27 kompakt, integrált vázlatot használ, amelyet szűk helyű intelligens mérőházakhoz terveztek, és olyan vezetékrendszerrel rendelkezik, amely elválasztja a tápellátást a szivárgásérzékelő áramkörtől.
Tápvezetékek.Az aktuátor tápellátása egy erre a célra szolgáló kábelen keresztül történik. A meghajtó áramkört a 450 mA reteszelt forgórész áramára kell méretezni, még akkor is, ha a normál üzemi áram ≤ 80 mA, mert a szelepülés rövid ideig nagyobb áramot igényelhet. Fordított polaritás elleni védelem javasolt a mérőtáblán, ha az aktuátor helyben cserélhető.
Szivárgásjelző vezetékek.A szivárgó kábel külön bemenet. Amikor az érzékelőkábel vízzel való érintkezést észlel, az aktuátor lezárja a szelepet, és kiváltja a piros riasztásjelzőt. Ezt az áramkört biztonsági bemenetként kell kezelni, nem mérőjelként, és függetlennek kell maradnia a kommunikációs modultól, hogy a kommunikációs hiba ne tiltsa le a szivárgás által kiváltott zárást.
Szerelési interfész.Az aktuátort a DN15–DN20 intelligens mérőszeleptesteken használt szelepszár és rögzítési minta köré tervezték. A térfogat felszabadítása előtt a vásárlóknak meg kell erősíteniük a szár négyzetét, a rögzítési furatok távolságát és a működtető szerkezet tájolását a mérőház belsejében. A Kaiye a gyártási rendelés leadása előtt mintát tud szállítani a mechanikai illeszkedés ellenőrzéséhez.
Ha a mérőházat vagy a teljes szelepszerelvényt is beszerzi, akkor az aktuátort avízmérő héjés a szeleptestet, hogy csökkentsék az interfész eltérését az összeszereléskor.
Az aktuátor kis furatú szelepvezérlésre van beállítva, ahol az elektromos távvezérlés és a hibamentes zárás fontosabb, mint a nagy sebességű működtetés. A tipikus mennyiségi alkalmazások a következők:
Távoli nyitás/zárás a számlázás ellenőrzéséhez, a hátralékkezeléshez és a szivárgáselhárításhoz társasházakban és közüzemi kezelésű lakossági számlákban.
Automatikus kikapcsolás szivárgásérzékeléskor, tartályszint-szabályozás és szűrőciklusú szelep működése a felhasználási helyeken és a kereskedelmi tisztítóberendezésekben.
Régi közösség felújítási, egyetemi vízgazdálkodási és ipari parki részmérések szakaszos beépítése, ahol négy- vagy ötjegyű mennyiségben beszerezzük az aktuátorokat.
Működtetőelem-ellátás a vízmérő-gyártók és a szelepautomatizálási műhelyek számára, amelyek a szelepmozgatót saját mérőjükbe vagy szeleptermékükbe integrálják, mielőtt a szolgáltatóhoz szállítanák.
Mivel az aktuátor a Kaiye szélesebb körű vízmérő-alkatrész-platformjának része, a több alkatrészt beszerző vásárlók megerősíthetik a minősítést és a logisztikát. Ha a projektje vezeték nélküli kommunikációt is igényel a mérő szintjén, az aktuátort úgy tervezték, hogy a Kaiye-val együtt működjönvezeték nélküli vízóraplatform, ahol a szelepvezérlést és a távoli adatátvitelt egy rendszerként kezelik, nem pedig két külön minősített részként.

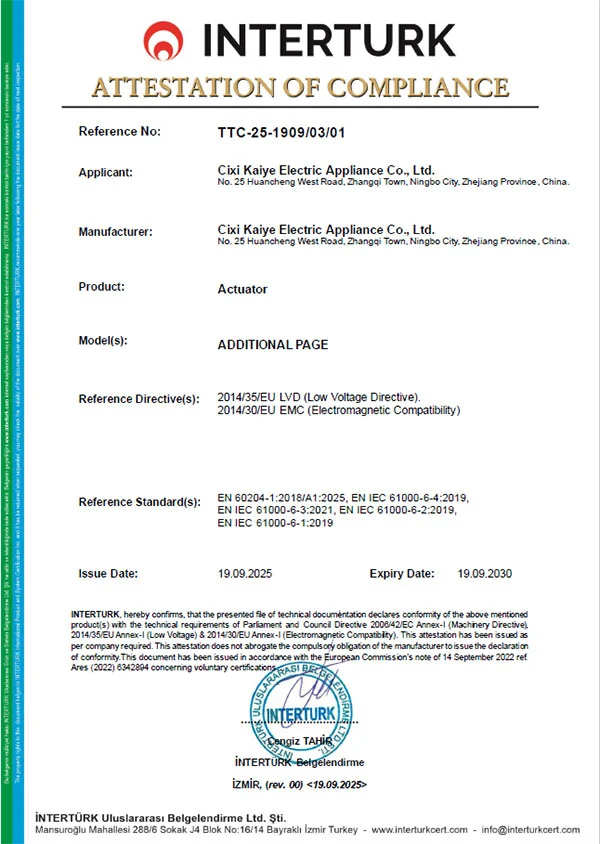

A B2B vásárlók számára a „gyártó” a folyamatirányítást kell, hogy jelentse, ne csak egy katalógussal rendelkező kereskedelmi céget. A Kaiye ISO 9001 minőségbiztosítási rendszert működtet, automatizált állítómű-szerelvényeket gyárt, és több mint két évtizede gyárt vízmérőműködtetőket. A KY-KT-27 három konkrét módon profitál ebből a gyártási alapból:
Tétel konzisztencia.A fém fogaskerekek szabályozott méretekre vannak megmunkálva. Az automatizált összeszerelés csökkenti az egységenkénti ingadozást a fogaskerekek hálójában, a nyomatékkimenetben és a reakcióidőben – ez kritikus fontosságú, ha több ezer működtetőelemet telepít egy közműprojektben.
Beérkező ellenőrzés és végső teszt.A standard gyártás magában foglalja az áramfelvétel, a válaszidő és a szelep mozgásának funkcionális ellenőrzését. A vásárlók a mennyiségi rendelés leadása előtt kérhetik az ellenőrzési jegyzőkönyvet és a mintavételi tervet.
Nyomon követhetőség.A modellkód, a gyártási tétel és a tesztrekordok megőrződnek, így ha helyszíni probléma jelentkezik, az érintett populáció elkülöníthető, ahelyett, hogy a projekt minden működtetőjét gyanúsként kezelnék. A Kaiye gyártási bázisáról és minőségi rendszeréről bővebben acégprofil és gyártási áttekintés.
A KY-KT-27 standard egységként is elérhető, de a szabvány nem jelenti azt, hogy rögzített. Az OEM- és projektvásárlók számára a következő elemeket általában a műszaki felülvizsgálat után testre szabják:
Feszültség és hajtás logika.Ha a mérőkártya 24 V helyett 3,6 V-ot, 5 V-ot vagy 12 V-ot szolgáltat, az aktuátor meghajtása áttekinthető és illeszthető. A vezérlőjel polaritása és a nyitási/zárási logika is igazítható a kártyához.
Kábel és csatlakozó.A kábelhossz, a vezetékhossz, a színkód és a csatlakozó típusa megadható a mérőháznak és a szerelvénynek megfelelően.
Nyomaték és áttétel.Nagyobb illesztési nyomatékú vagy eltérő szárgeometriájú szelepek esetén egy alternatív áttételi arány vagy motorszint megfelelőbb lehet, mint a szabványos 2400:1 konfiguráció.
Márkajelzés és csomagolás.A mennyiségi megrendelésekhez sajátcímkés jelölés, semleges csomagolás és projektspecifikus címkézés érhető el.
A szabványos konfiguráció tipikus MOQ-ja 500 darabtól kezdődik; a testreszabott feszültség, kábel vagy márkajelzés magasabb MOQ-t és minta-jóváhagyási lépést igényelhet. A szabványos egységek átfutási ideje általában 15–25 munkanap a megrendelés és a minta visszaigazolása után, a rendelési mennyiségtől és az alkatrészek rendelkezésre állásától függően. A végső MOQ és az átfutási idő az árajánlatnál megerősítésre kerül.
Mi a minimális rendelési mennyiség?
A standard konfiguráció 500 darabtól kezdődik. A testreszabott feszültség, kábel, csatlakozó vagy márkajelzés magasabb MOQ-t és minta-jóváhagyási lépést igényelhet.
Az aktuátor testreszabható 3,6 V-ra, 5 V-ra vagy 12 V-ra?
Igen. A szabványos egység 24 V DC, de a hajtás áttekinthető és műszaki értékelés után 3,6 V, 5 V vagy 12 V-os rendszerekhez illeszthető.
Mi az átfutási idő?
A standard egységek általában 15–25 munkanappal a rendelés és a minta visszaigazolása után állnak rendelkezésre, a rendelési mennyiségtől és az összetevők elérhetőségétől függően.
Vízszivárgás esetén automatikusan zárja a szelepet?
Igen, amikor a szivárgásriasztó kábel vízérintkezést észlel, az aktuátor elzárja a szelepet, és bekapcsol egy piros riasztásjelzőt.
