3,6 V vezeték nélküli vízmérő működtető DN15–DN25 okos vízmérőkhöz.
Vezeték nélküli 2,0 mm-es 5 tűs plug-and-play csatlakozás, kábelhegesztés nélkül. 3,6V DC · 2,5–5V működőképes · kettős csökkentés: 2400:1 DN15–DN20 esetén, 3700:1 DN25 esetén · ≥1,8–2,7 N·m nyomaték · ≤25 mA üzemi áram · 450 mA reteszelt rotor árama · 450 mA zárt rotor áramerőssége 6 · 6 s 0–1.
Automatizált mérőösszeállításhoz és akkumulátoros intelligens mérőplatformokhoz tervezték. A pin funkciók és a sorrend testre szabható.
OEM tűdefiníció, csatlakozó és márka testreszabása. A MOQ és az átfutási idő az árajánlatban megerősítve.Egyező árajánlatért küldje el a mérőplatform specifikációit.
Ha egy intelligens vízmérő gyártósorhoz szerzi be aktorokat, a jóváhagyási kérdések megjósolhatók: szükséges-e a csatlakozás kábelhegesztéshez, kitart-e a forgatónyomaték egy elöregedett szelepen, és átdolgozás nélkül megegyezik-e a csap meghatározása a mérőtáblával? Ez a vezeték nélküli működtető szerkezet e három kényszer köré épül fel.
A Kaiye az intelligens mérés korai bevezetése óta gyárt vízmérő-aktorokat, éves működtető kapacitással10 millió készletés több mint 30 éves hardver- és vezérlőszelep-gyártási tapasztalat. Ez a vezeték nélküli működtető egység része ennek a nagy mennyiségben bevált platformnak – az OEM-integrációra, a kötegek konzisztenciájára és a kiszámítható átfutási időkre tervezték.
Az alábbiakban megtalálja a csatlakozások összehasonlítását, a működési paramétereket, a tű meghatározását, a beszerzési korlátokat és azokat a műszaki kérdéseket, amelyeket a mérnökcsapata feltesz a minta jóváhagyása előtt.

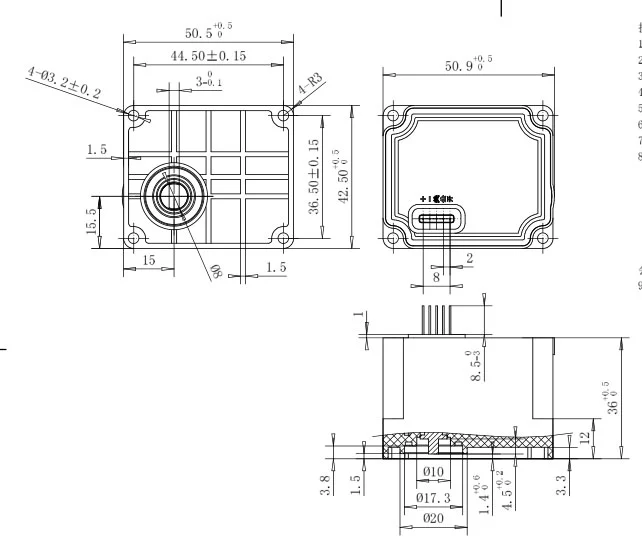

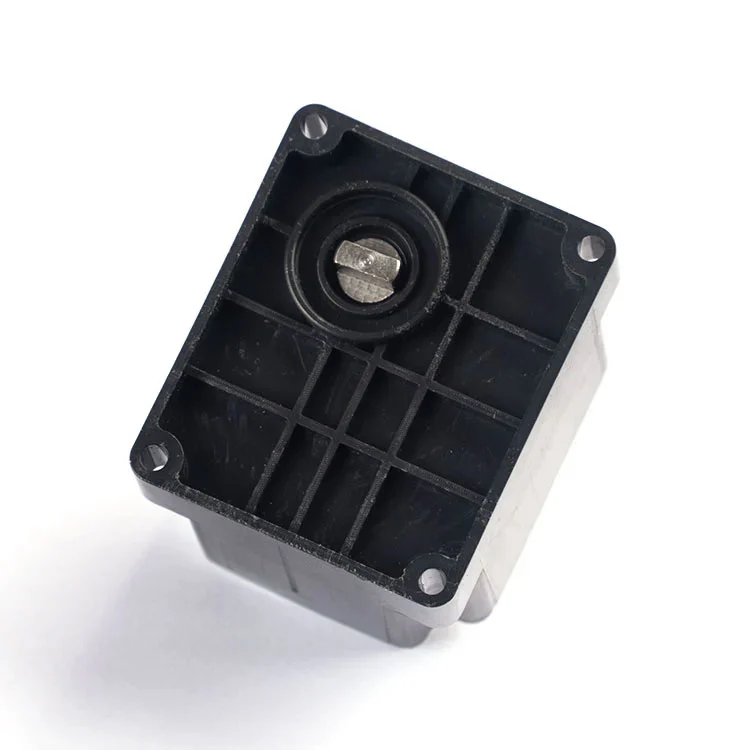

Igazítsa a 2,0 mm-es 5 tűs dugót a mérőlap aljzatához, és helyezze a működtetőt a szelepszárra.
Ellenőrizze, hogy a dugó teljesen be van-e dugva, és a tű érintkező stabil-e. Nincs szükség kábelhegesztésre.
Kapcsolja be és ellenőrizze a nyitási/zárási reakciót, az áramfelvételt és a szelep mozgását a tétel kiadása előtt.
Az alábbi táblázat a szabványos vezeték nélküli működtető konfigurációt mutatja. Ha a mérőplatform eltérő feszültséggel, nyomatékgörbével vagy érintkező-definícióval működik, ezek a paraméterek testreszabhatók az OEM felülvizsgálata során.
| Paraméter | Normál érték | Közbeszerzési megjegyzés |
|---|---|---|
| Névleges feszültség | 3,6 V DC | Ellenőrizze a kompatibilitást a műszer akkumulátorcsomagjával |
| Működési feszültség tartomány | 2,5–5 V DC | A tartományon belüli nagyobb feszültség nagyobb nyomatékot biztosít, de lerövidíti az élettartamot |
| Üzemi áram | ≤25 mA | Költségvetés a csúcsáramra a szelep mozgása során, nem csak készenléti állapotban |
| Zárt rotoros áram | kb. 450 mA (300-as sorozatú motor) | Hasznos a meghajtó és a védelmi áramkör méretezésénél |
| Csökkentési arány | 2400:1 (DN15–DN20) 3700:1 (DN25) |
A csökkentési arányt igazítsa a szelep méretéhez; ne használjon 2400:1 arányt a DN25-ön |
| Kimeneti nyomaték | ≥1,8 N·m (2400:1) ≥2,7 N·m (3700:1) |
Ellenőrizze a szelepülés nyomatékát és a csőméretet |
| Nyitási/zárási idő | ≤10 s (2400:1) ≤16 s (3700:1) |
Nyitás-zárás vagy nyitás-közel névleges feszültségen |
| Vízálló minősítés | IP67 | Pormentes és ideiglenes bemerülés ellen védett |

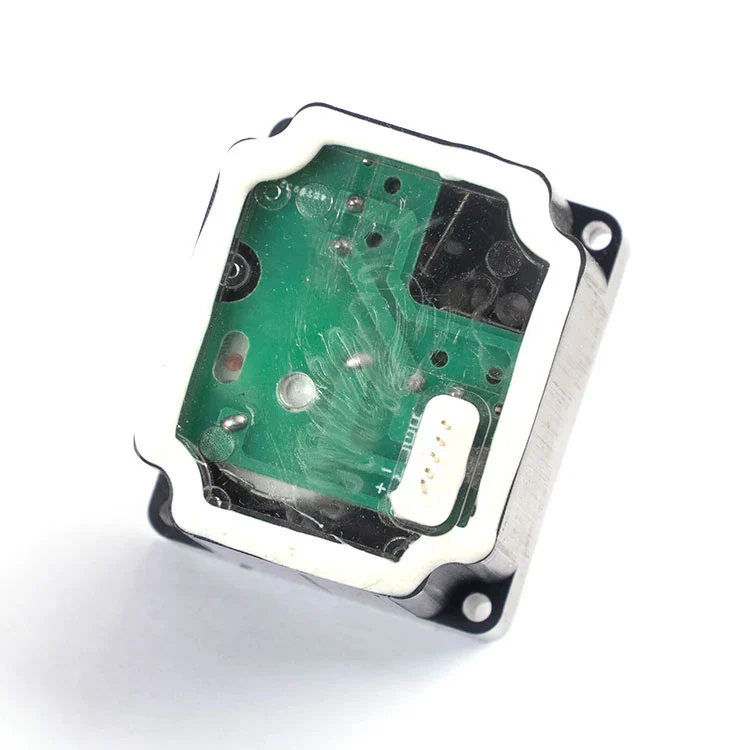

| Kapcsolat | 2,0 mm-es 5 tűs plug-and-play, kábelhegesztés nélkül | A pin funkciók és a sorrend testre szabható |
Ha a mérőkártya eltérő tűdefiníciót használ, vagy eltérő csatlakozóra számít, a Kaiye mérnöki csapata áttekintheti az interfészt, és javaslatot tehet a megfelelő konfigurációra, ahelyett, hogy szabványos csatlakozót kényszerítene egy nem kompatibilis kártyára.
Az aktuátor szabványos 2,0 mm-es 5 tűs interfészt használ. A tűfunkciók és a sorrend testreszabható a projekt igényei szerint.
| Csapszám (2,0 mm) | Pin funkció meghatározása |
|---|---|
| I | Nyitott szelep vezérlőjel |
| II | Közös terminál (COM) |
| III | Szelepzárás vezérlőjel |
| IV | DC tápfeszültség pozitív (+) |
| V | DC teljesítmény negatív (-) |
Tápcsapok.A IV és V tű táplálja a motorhajtást. A meghajtó áramkört a 450 mA reteszelt forgórész áramára kell méretezni, még akkor is, ha a normál üzemi áram ≤ 25 mA, mert a szelepülés rövid ideig nagyobb áramot igényelhet. Fordított polaritás elleni védelem javasolt a mérőtáblán, ha az aktuátor helyben cserélhető.
Vezérlőcsapok.Az I., II. és III. érintkező nyitás/zárás vezérlést és COM-ot tartalmaz. Ezt az áramkört vezérlőbemenetként kell kezelni, nem tápvezetékként, és függetlennek kell maradnia a kommunikációs modultól, hogy a kommunikációs hiba ne tiltsa le a szelepvezérlést.
A térfogat felengedése előtt a vásárlóknak meg kell erősíteniük a tűk sorrendjét, a dugó irányát és a működtetőelem helyzetét a mérőházon belül. A Kaiye a gyártási rendelés leadása előtt mintát tud szállítani a mechanikai és elektromos illeszkedés ellenőrzéséhez.
Az aktuátort olyan intelligens mérőplatformokhoz helyezték el, ahol a plug-and-play összeszerelés, az alacsony áramfelvétel és a stabil tűs csatlakozás fontosabb, mint a nagy sebességű működtetés. A tipikus mennyiségi alkalmazások a következők:
Mivel az aktuátor a Kaiye szélesebb körű vízmérő-alkatrész-platformjának része, a több alkatrészt beszerző vásárlók megerősíthetik a minősítést és a logisztikát. Ha a projektje vezeték nélküli kommunikációt is igényel a mérő szintjén, az aktuátort úgy tervezték, hogy a Kaiye-val együtt működjönvezeték nélküli vízóraplatformon. A teljes szöveget is átnézhetivízmérő működtető tartománykapcsolódó modellekhez.
A B2B vásárlók számára a „gyártó” a folyamatirányítást kell, hogy jelentse, ne csak egy katalógussal rendelkező kereskedelmi céget. A Kaiye ISO 9001 minőségbiztosítási rendszert működtet, automatizált állítómű-szerelvényeket gyárt, és több mint két évtizede gyárt vízmérőműködtetőket. Ez a vezeték nélküli működtető három konkrét módon profitál ebből a gyártási alapból:
Tétel konzisztencia.A vezeték nélküli tűs csatlakozás megszünteti a kézi kábelhegesztést, amely az egyik legnagyobb forrása az egységenkénti változásnak a működtető szerkezet összeszerelésében. Az automatizált összeszerelés és a szabályozott tűméretek csökkentik az érintkezési ellenállás és a válaszidő változásait.
Beérkező ellenőrzés és végső teszt.A standard gyártás magában foglalja az áramfelvétel, a válaszidő és a szelep mozgásának funkcionális ellenőrzését. A vásárlók a mennyiségi rendelés leadása előtt kérhetik az ellenőrzési jegyzőkönyvet és a mintavételi tervet.
Nyomon követhetőség.A modellkód, a gyártási tétel és a tesztrekordok megőrződnek, így ha helyszíni probléma jelentkezik, az érintett populáció elkülöníthető, ahelyett, hogy a projekt minden működtetőjét gyanúsként kezelnék. A Kaiye gyártási bázisáról és minőségi rendszeréről bővebben acégprofil és gyártási áttekintés.
A vezeték nélküli állítómű standard egységként kapható, de a szabvány nem jelenti azt, hogy rögzített. Az OEM- és projektvásárlók számára a következő elemeket általában a műszaki felülvizsgálat után testre szabják:
Pin meghatározása és sorrendje.A tűfunkciók és a tűk sorrendje a mérőtáblához igazítható.
Csatlakozó és ház.A dugó típusa, tájolása és működtető háza megadható, hogy illeszkedjen a mérőházhoz és a szerelvényhez.
Csökkentési arány.Ha a szelep mérete a DN15–DN25 értéken kívül esik, vagy az ültetési nyomaték szokatlan, egy alternatív áttételi arány vagy motorszint megfelelőbb lehet, mint a szabványos 2400:1 vagy 3700:1 konfiguráció.
Márkajelzés és csomagolás.A mennyiségi megrendelésekhez sajátcímkés jelölés, semleges csomagolás és projektspecifikus címkézés érhető el.
A tipikus MOQ és az átfutási idő az árajánlatnál megerősített. A normál szállítás általában 15–30 nappal a rendelés és a minta megerősítése után, a rendelési mennyiségtől és az összetevők elérhetőségétől függően.
Mit jelent a „nincs vezeték” ezen az aktuátoron?
Vezeték nélküli érintkezős csatlakozásra utal: az aktuátor közvetlenül csatlakozik a mérő aljához és az elektronikus modulhoz egy 2,0 mm-es 5 tűs interfészen keresztül, kábelhegesztés nélkül. Ez leegyszerűsíti az összeszerelést és támogatja az automatizált gyártósorokat.
Milyen vízmérő kaliberekhez alkalmas a vezeték nélküli működtető?
DN15–DN25 intelligens vízórákhoz tervezték. Használjon 2400:1 csökkentést a DN15 és DN20 mérőkhöz, és 3700:1 csökkentést a DN25 mérőkhöz.
Mi a tű definíciója?
A szabványos 2,0 mm-es 5 tűs definíció a következő: I szelep nyitott vezérlőjel, II közös kivezetés (COM), III szelep zárás vezérlőjel, IV DC teljesítmény pozitív (+), V DC teljesítmény negatív (-). A pin funkciók és a sorrend testre szabható.
Testreszabható a tűdefiníció, a kábel vagy a márkajelzés?
Igen. A mennyiségi rendeléseknél műszaki átvizsgálás után a tűfunkciók, a tűsorrend, a csatlakozó típusa és a privát címke jelölése adható meg.
Mi a szállítási idő a normál rendeléseknél?
A szállítási idő általában 15-30 nap, és rövidebb vagy hosszabb lehet a modell időtartamától és a rendelési mennyiségtől függően.
