Ha akkumulátorral működő szelepmozgatókat vásárol intelligens vízmérőkhöz, a kulcskérdések mindig ugyanazok: bírja-e a nyomatékot az elöregedett szelepeken, mennyi ideig fog működni a mérő szárazelemes csomagján, és a vezetékek átalakítás nélkül illeszkednek a mérőtáblához? Ez a 3,6 V-os működtető e három korlát köré épül.
A Kaiye az intelligens mérés korai bevezetése óta gyárt vízmérő-aktorokat, éves működtető kapacitással10 millió készletés több mint 30 éves hardver- és vezérlőszelep-gyártási tapasztalat. Ez a szárazcellás aktuátor ennek a nagy mennyiségben bevált platformnak a része – az OEM-integrációra, a kötegek konzisztenciájára és a kiszámítható átfutási időkre tervezték.
Az alábbiakban megtalálja a tényleges működési paramétereket, a bekötési logikát, a beszerzési korlátokat és azokat a műszaki kérdéseket, amelyeket a mérnökcsapata feltesz a minta jóváhagyása előtt.
A legtöbb akkumulátoros mérőszelep meghibásodása nem a motorból származik. Ezek az elöregedett szelepek nyomatékának elmaradásából, az akkumulátorcsomag vártnál gyorsabb lemerüléséből, vagy a mérőlaphoz nem illeszkedő vezetékekből származnak. Ez az aktuátor közvetlenül ezt a három hibapontot kezeli.
Az 1500:1-es fém fogaskerekes redukció révén ≥1,8 N·m névleges hajtóművet kis furatú vízmérő szelepekhez méretezték. A fém fogaskerekek megmunkáltak, nem szinterezve, ami megőrzi a forgatónyomatékot a hosszú kerékpározás során, és csökkenti a fogak elakadásának kockázatát.
Az üzemi áram ≤25 mA 3,6 V névleges feszültség mellett, 550 mA reteszelt rotor áram mellett. Az alacsony üzemi áram az, ami lehetővé teszi, hogy a szelepmozgató normál szárazelem-csomagról működjön anélkül, hogy túlzott mértékben lemerülne az akkumulátor, míg a reteszelt rotoros ábra jelzi a meghajtó áramkörnek, hogy mire számíthat a szelepülés során.
Piros negatív, fekete pozitív, kék nyitott, fehér COM, sárga zár. A bekötési séma elválasztja a tápfeszültséget a nyitás/zárás vezérlőjelektől, így az aktuátor a mérőkártya meglévő vezérlési logikájával vezérelhető külön relékártya hozzáadása nélkül.
Az indítószerkezet lakossági, földalatti és nem villamosított telepítési forgatókönyvekhez készült, ahol a 220 V-os hálózat vagy a dedikált tápkábelek működtetése nem praktikus. Támogatja a stabil szelepvezérlést és a jel-visszacsatolást a helyszíni energiainfrastruktúra nélkül.
Az alábbi táblázat a szabványos szárazcellás működtető konfigurációt mutatja. Ha a mérőplatform eltérő feszültséggel, nyomatékgörbével vagy vezetékezési konvencióval működik, ezek a paraméterek testreszabhatók az OEM felülvizsgálata során.
| Paraméter | Normál érték | Közbeszerzési megjegyzés |
|---|---|---|
| Névleges feszültség | 3,6 V DC | Ellenőrizze a kompatibilitást a mérő szárazcellás csomagjával |
| Működési feszültség tartomány | 2,5–5 V DC | A tartományon belüli nagyobb feszültség nagyobb nyomatékot biztosít, de lerövidíti az élettartamot |
| Üzemi áram | ≤25 mA | Költségvetés a csúcsáramra a szelep mozgása során, nem csak készenléti állapotban |
| Zárt rotoros áram | 550 mA | Hasznos a meghajtó és a védelmi áramkör méretezésénél |
| Kimeneti nyomaték | ≥1,8 N·m | Névleges feszültségen mérve; erősítse meg a szelepülés nyomatékát |
| Csökkentési arány | 1500:1 | Kis furatú vízmérő szelepplatformhoz illeszkedik |
| Szelep reakcióidő | ≤8 s | Nyitás-zárás vagy nyitás-közel névleges feszültségen |
| Vezeték | Piros negatív, fekete pozitív, kék nyitott, fehér COM, sárga zár | A kábel hossza, a csatlakozó és a vezeték színe testreszabható |
Ha a mérőkártya eltérő polaritású vezérlőjelet szolgáltat, vagy más csatlakozót használ, a Kaiye mérnöki csapata felülvizsgálhatja a vezetékeket, és javaslatot tehet a megfelelő konfigurációra, ahelyett, hogy szabványos kábelköteget kényszerítene egy nem kompatibilis mérőfelületre.

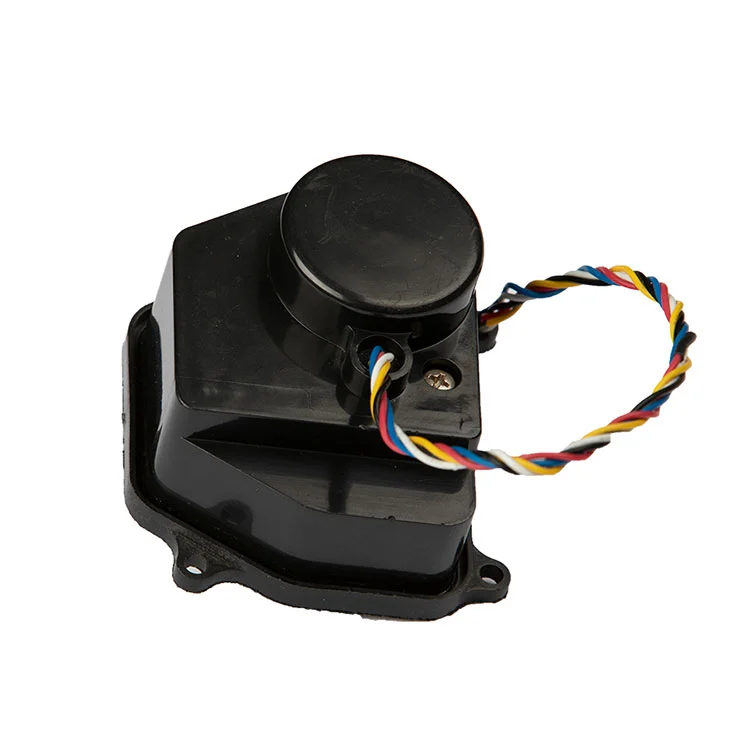

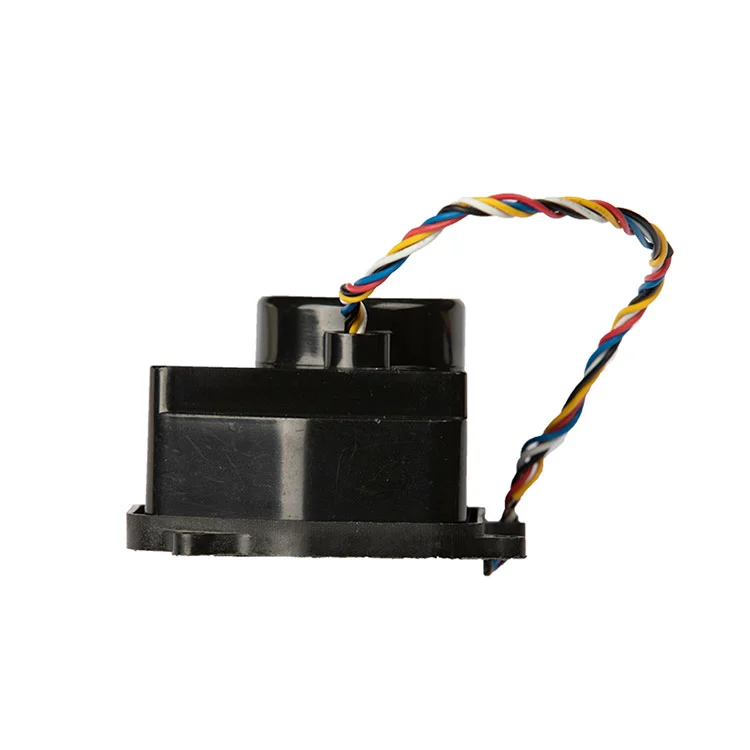

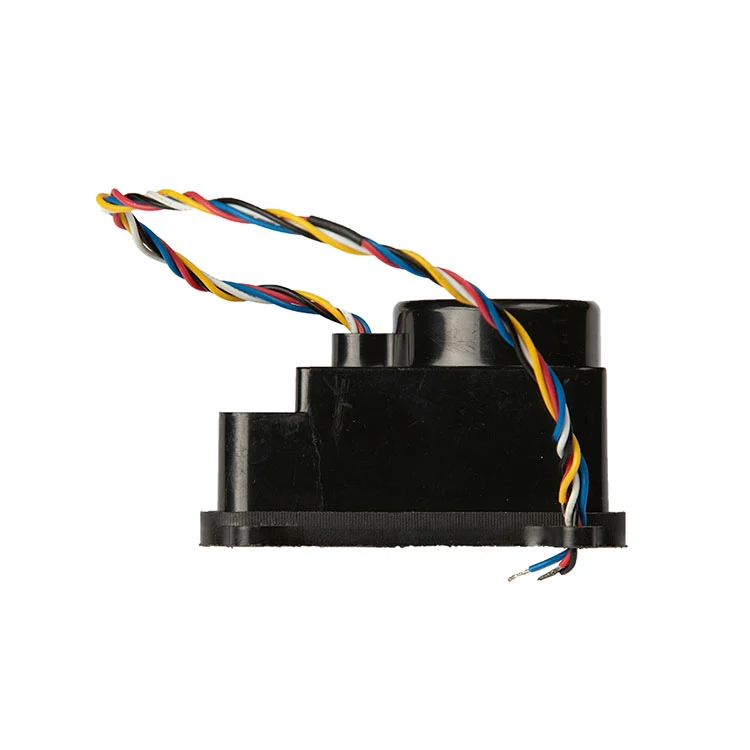

Az OEM vásárlók számára az aktuátor csak annyira jó, amennyire illeszkedik a mérőházhoz, a szelepszárhoz és a vezérlőpanelhez. Ez a szárazcellás aktuátor egy kompakt felépítést használ, amelyet szűk helyű intelligens mérőházakhoz terveztek, és a bekötési séma elválasztja a tápellátást a nyitás/zárás vezérlőjelektől.
Tápvezetékek.A piros negatív, a fekete pozitív. A meghajtó áramkört 550 mA reteszelt forgórész áramára kell méretezni, még akkor is, ha a normál üzemi áram ≤25 mA, mert a szelepülés rövid időre nagyobb áramot igényelhet. Fordított polaritás elleni védelem javasolt a mérőtáblán, ha az aktuátor helyben cserélhető.
Vezérlő huzalozás.A kék nyitva van, a fehér a COM, a sárga közel van. Ezt az áramkört vezérlőbemenetként kell kezelni, nem tápvezetékként, és függetlennek kell maradnia a kommunikációs modultól, hogy a kommunikációs hiba ne tiltsa le a szelepvezérlést.

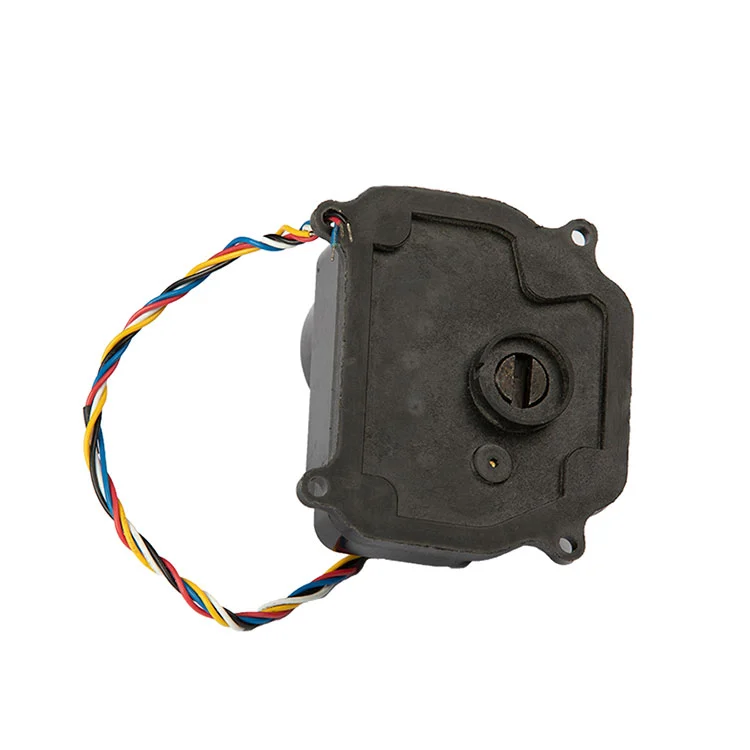

Szerelési interfész.Az aktuátort a kis furatú intelligens mérőszeleptesteken használt szelepszár és rögzítési minta köré tervezték. A térfogat felszabadítása előtt a vásárlóknak meg kell erősíteniük a szár négyzetét, a rögzítési furatok távolságát és a működtető szerkezet tájolását a mérőház belsejében. A Kaiye a gyártási rendelés leadása előtt mintát tud szállítani a mechanikai illeszkedés ellenőrzéséhez.
Ha a mérőházat vagy a teljes szelepszerelvényt is beszerzi, akkor az aktuátort avízmérő héjés a szeleptestet, hogy csökkentsék az interfész eltérését az összeszereléskor.
Az aktuátor kis furatú szelepvezérlésre van beállítva, ahol az akkumulátoros működés és az alacsony áramfelvétel fontosabb, mint a nagy sebességű működtetés. A tipikus mennyiségi alkalmazások a következők:
Távoli nyitás/zárás a számlázás ellenőrzéséhez, a hátralékkezeléshez és a szivárgáselhárításhoz társasházakban és közüzemi kezelésű lakossági számlákban.
Földalatti és kültéri mérőberendezések, ahol a 220 V-os hálózati vagy a dedikált tápkábel nem praktikus, és az aktuátor a mérő szárazcellás csomagjából működik.
Régi közösség felújítási, egyetemi vízgazdálkodási és ipari parki részmérések szakaszos beépítése, ahol négy- vagy ötjegyű mennyiségben beszerezzük az aktuátorokat.
Működtetőelem-ellátás a vízmérő-gyártók és a szelepautomatizálási műhelyek számára, amelyek a szelepmozgatót saját mérőjükbe vagy szeleptermékükbe integrálják, mielőtt a szolgáltatóhoz szállítanák.
Mivel az aktuátor a Kaiye szélesebb körű vízmérő-alkatrész-platformjának része, a több alkatrészt beszerző vásárlók megerősíthetik a minősítést és a logisztikát. Ha a projektje vezeték nélküli kommunikációt is igényel a mérő szintjén, az aktuátort úgy tervezték, hogy a Kaiye-val együtt működjönvezeték nélküli vízóraplatformon.
A B2B vásárlók számára a „gyártó” a folyamatirányítást kell, hogy jelentse, ne csak egy katalógussal rendelkező kereskedelmi céget. A Kaiye ISO 9001 minőségbiztosítási rendszert működtet, automatizált állítómű-szerelvényeket gyárt, és több mint két évtizede gyárt vízmérőműködtetőket. Ez a szárazcellás működtető három konkrét módon profitál ebből a gyártási alapból:
Tétel konzisztencia.A fém fogaskerekek szabályozott méretekre vannak megmunkálva. Az automatizált összeszerelés csökkenti az egységenkénti ingadozást a fogaskerekek hálójában, a nyomatékkimenetben és a reakcióidőben – ez kritikus fontosságú, ha több ezer működtetőelemet telepít egy közműprojektben.
Beérkező ellenőrzés és végső teszt.A standard gyártás magában foglalja az áramfelvétel, a válaszidő és a szelep mozgásának funkcionális ellenőrzését. A vásárlók a mennyiségi rendelés leadása előtt kérhetik az ellenőrzési jegyzőkönyvet és a mintavételi tervet.
Nyomon követhetőség.A modellkód, a gyártási tétel és a tesztrekordok megőrződnek, így ha helyszíni probléma jelentkezik, az érintett populáció elkülöníthető, ahelyett, hogy a projekt minden működtetőjét gyanúsként kezelnék. A Kaiye gyártási bázisáról és minőségi rendszeréről bővebben acégprofil és gyártási áttekintés.
A szárazcellás szelepmozgató szabványos egységként kapható, de a szabvány nem jelenti azt, hogy rögzített. Az OEM- és projektvásárlók számára a következő elemeket általában a műszaki felülvizsgálat után testre szabják:
Kábel és csatlakozó.A kábelhossz, a vezetékhossz, a színkód és a csatlakozó típusa megadható a mérőháznak és a szerelvénynek megfelelően.
Vezérlési logika.A nyitási/zárási jel polaritása és a COM konfiguráció a mérőkártyához igazítható.
Nyomaték és áttétel.Nagyobb illesztési nyomatékú vagy eltérő szárgeometriájú szelepeknél egy alternatív áttételi arány vagy motorszint megfelelőbb lehet, mint a szabványos 1500:1 konfiguráció.
Márkajelzés és csomagolás.A mennyiségi megrendelésekhez sajátcímkés jelölés, semleges csomagolás és projektspecifikus címkézés érhető el.
A szabványos konfiguráció tipikus MOQ-ja 500 darabtól kezdődik; a személyre szabott kábel, csatlakozó vagy márkajelzés magasabb MOQ-t és minta-jóváhagyási lépést igényelhet. A szabványos egységek átfutási ideje általában 15–25 munkanap a megrendelés és a minta megerősítése után. A végső MOQ és az átfutási idő az árajánlatnál megerősítésre kerül.
Mi a minimális rendelési mennyiség?
A standard konfiguráció 500 darabtól kezdődik. A személyre szabott kábel, csatlakozó vagy márkajelzés magasabb MOQ-t és minta-jóváhagyási lépést igényelhet.
Az aktuátor testreszabható különböző vezetékhosszúságokhoz vagy csatlakozókhoz?
Igen. A kábelhossz, a vezetékhossz, a színkód és a csatlakozó típusa megadható a mérőháznak és a szerelvénynek megfelelően.
Mi az átfutási idő?
A standard egységek általában 15–25 munkanappal a rendelés és a minta visszaigazolása után állnak rendelkezésre, a rendelési mennyiségtől és az összetevők elérhetőségétől függően.
Az aktuátor kompatibilis a 3,6 V-os szárazcellás akkumulátoros okosmérőkkel?
Igen. Az aktuátort 3,6 V DC szárazcellás akkumulátoros rendszerekhez tervezték, 2,5–5 V üzemi feszültségtartományban. A műszaki felülvizsgálat során ellenőrizze a mérőtábla vezérlési logikáját és szelepterhelését.
